Αρχιτεκτονικό σχέδιο/ Πώς σχεδιάζουμε δέντρα

Πώς σχεδιάζονται τα δέντρα στην κάτοψη.

1ο Παράδειγμα

1) Σχεδιάστε με μολύβι και διαβήτη έναν κύκλο. Η ακτίνα του κύκλου να είναι περίπου ίδια με την πραγματική ακτίνα του δέντρου που θέλουμε να σχεδιάσουμε.

2) Πάρτε το μαρκαδοράκι ή το ραπιτογράφο (πάχος 0.2 ή 0.3) και σχεδιάστε 4-5 κλαδιά από το κέντρο προς την περίμετρο του κύκλου.

3) Χρωματίστε το εσωτερικό των κλαδιών με το μαρκαδοράκι.

4) Σχεδιαστε μικρότερα κλαδιά, που ξεκινούν από τα βασικά κλαδιά και φτάνουν μέχρι στην περίμετρο του κύκλου. Αφού ολοκληρώσετε το δέντρο σβήστε τον αρχικό βοηθητικό κύκλο.

2ο Παράδειγμα

1) Σχεδιάστε με μολύβι και διαβήτη έναν κύκλο. Η ακτίνα του κύκλου να είναι περίπου ίδια με την πραγματική ακτίνα του δέντρου.

2) Πάρτε το μαρκαδοράκι ή το ραπιτογράφο και σχεδιάστε με ελεύθερο χέρι, μικρούς κύκλους, έχοντας σαν οδηγό τον αρχικό κύκλο.

3) Πυκνώστε περισσότερους τους μικρούς κύκλους, προς μία πλευρά του δέντρου, δημιουργώντας την εντύπωση της σκιάς.

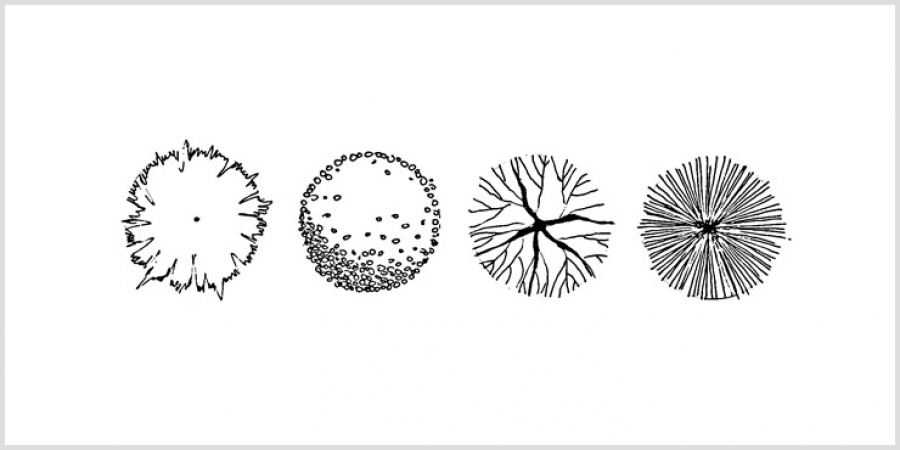

Σύμβολα δέντρων σε κάτοψη.

Πώς σχεδιάζονται τα δέντρα στην όψη.

Παράδειγμα

1) Σχεδιάστε ένα κύκλο ή τη σιλουέτα του φυλλώματος του δέντρου και τη γραμμή του εδάφους.

2) Πάρτε το μαρκαδοράκι ή το ραπιτογράφο (μέγεθος 0.2 ή 0.3) και σχεδιάστε με ελεύθερο χέρι το φύλλωμα του δέντρου, χρησιμοποιώντας σαν οδηγό τον αρχικό κύκλο.

3) Προσθέστε κορμό και κλαδιά.

Η κάτοψη και η όψη των δέντρων πρέπει να ταιριάζουν μεταξύ τους. Για παράδειγμα, αν στην κάτοψη έχετε σχεδιάσει ένα δέντρο με πυκνό φύλλωμα τότε και στην όψη πρέπει σχεδιαστεί με παρόμοιο φύλλωμα. Αν στην κάτοψη έχετε σχεδιάσει ένα δέντρο μόνο με κλαδιά, τότε και στην όψη πρέπει να έχει μόνο κλαδιά.

Ο βαθμός λεπτομέρειας του συμβόλου πρέπει να ταιριάζει με την κλίμακα του σχεδίου. Για παράδειγμα, αν η κλίμακα είναι μεγάλη (1:25) τότε το δέντρο μπορεί να έχει μεγάλο βαθμό λεπτομέρειας. Αντίθετα αν η κλίμακα είναι μικρή (1:100) τότε το δέντρο σχεδιάζεται λιτό. Τα δέντρα τέλος πρέπει να είναι σχετικά με την γεωγραφική περιοχή του κτιρίου.

Σύμβολα δέντρων σε όψη.

Σχετικά Άρθρα

  • Οι υγροί χώροι υγιεινής στην κατοικία Οι υγροί χώροι υγιεινής στην κατοικία

    Ο σχεδιασμός του μπάνιου άλλαξε αισθητά με το πέρασμα των χρόνων. Αρκετές φορές, κοιτάζοντας τα υλικά και τα είδη υγιεινής του μπάνιου μπορούμε να καταλάβουμε την ηλικία μιας κατοικίας. Για αυτό το λόγο οι περισσότεροι ιδιοκτήτες που σκοπεύουν να ανακαινίσουν το σπίτι τους ξεκινούν από την ανακαίνιση μπάνιου.



    Ο σχεδιασμός και η χωροθέτηση του μπάνιου μέσα στην κατοικία έχει αλλάξει αισθητά με το πέρασμα των χρόνων. Αρκεί να σκεφτεί κανείς ότι στην Ελλάδα, μέχρι και πριν λίγα χρόνια, πολλές κατοικίες δεν διέθεταν εσωτερικό μπάνιο. Ιδιαίτερα στην επαρχεία, το μπάνιο αποτελούσε συχνά ένα ανεξάρτητο κτίσμα, στο οποίο οι χρήστες είχαν πρόσβαση εξωτερικά. Σήμερα ωστόσο, το μπάνιο αποτελεί ένα από τα σημαντικότερα δωμάτια μιας κατοικίας. Μάλιστα, εφόσον τα τετραγωνικά το επιτρέπουν, σε μια κατοικία μπορούν να δημιουργηθούν περισσότερα από ένα μπάνια αλλά και επιπλέον χώροι όπως χαμάμ και σάουνα.

    Το μπάνιο με πρόσβαση από το υπνοδωμάτιο.

    Το μπάνιο αποτελεί έναν εξαιρετικά προσωπικό χώρο ενώ πολλοί χρήστες επιθυμούν να έχουν αποκλειστική πρόσβαση σε αυτόν. Μία αρκετά συνηθισμένη λύση είναι η δημιουργία ενός μπάνιου δίπλα στο υπνοδωμάτιο (masterbedroom) με την πρόσβαση να γίνεται αποκλειστικά μέσω του υπνοδωματίου. Το μπάνιο μπορεί να αποτελεί ένα αυτόνομο δωμάτιο ή να βρίσκεται στον ενιαίο χώρο του δωματίου. Στην δεύτερη περίπτωση, η μπανιέρα τοποθετείται μέσα στο δωμάτιο ενώ η λεκάνη πρέπει να απομονωθεί.  Η μπανιέρα μπορεί να κατασκευαστεί σε υπερυψωμένο επίπεδο, να είναι κτιστή ή ελεύθερη στο χώρο. Η τοποθέτηση μπανιέρας μέσα στο υπνοδωμάτιο προσφέρει τους χρήστες μοναδικές στιγμές χαλάρωσης και πολυτέλειας. Η λύση του υπνοδωματίου με προσωπικό μπάνιο εφαρμόζεται τόσο για το υπνοδωμάτιο του ζευγαριού, όσο και στα παιδικά υπνοδωμάτια.

    μπάνιο, κάτοψη, διαμέρισμα, σπίτι

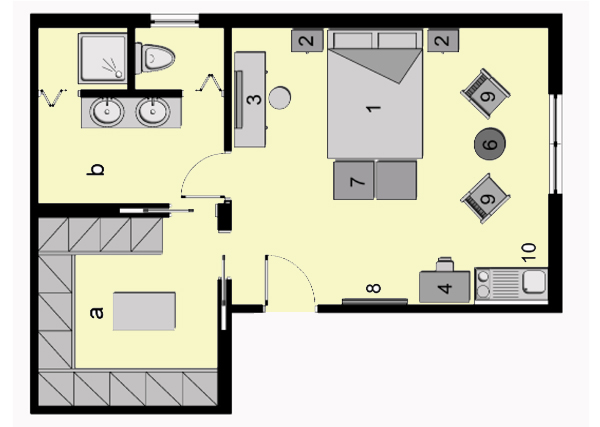

    Υπνοδωμάτιο (Master bedroom) με ιδιωτικό μπάνιο και γκαρνταρόμπα.

  • Ανακαίνιση μπάνιου - Αλλαγή της θέσης των ειδών υγιεινής Ανακαίνιση μπάνιου - Αλλαγή της θέσης των ειδών υγιεινής

    Η ανακαίνιση του μπάνιου είναι μια από τις πιο συχνές εργασίες και πρέπει να γίνεται από εξειδικευμένο μελετητή. Για να αποφύγετε προβλήματα, όπως διαρροές νερού αλλά και για ενα όμορφο αποτέλεσμα επισκεφτείτε την κατασκευαστική εταιρεία Ιωάννης Φούσκας.

    Αν σκοπεύετε να ανακαινίσετε το μπάνιο σας τότε ενδεχόμενα να χρειαστεί να γίνουν εργασίες όπως:

    • Αποξήλωση των πλακιδίων του δαπέδου και των τοίχων και αντικατάστασή τους με νέα.
    • Αποξήλωση των ειδών υγιεινής και αντικατάσταση με νέα.
    • Αλλαγή της επίπλωσης του μπάνιου, όπως ράφια, ντουλάπια κτλ.
    • Αντικατάσταση κουφωμάτων.
    • Αλλαγή της διάταξης των ειδών υγιεινής.

    Ωστόσο, η αλλαγή της θέσης των ειδών υγιεινής στο χώρο δεν είναι πάντα δυνατή, καθώς αυτή εξαρτάται από το σχεδιασμό την υδραυλικής εγκατάστασης και κυρίως από τη θέση της αποχέτευσης.

    Ποιοι παράγοντες καθορίζουν τη θέση των ειδών υγιεινής στο μπάνιο, για παράδειγμα τη θέση της λεκάνης, του νιπτήρα, της μπανιέρας κτλ.

    Τα είδη υγιεινής δεν μπορούν να τοποθετηθούν τυχαία μέσα στο χώρο του μπάνιου. Καταρχήν, σημαντικό ρόλο στην τοποθέτηση παίζουν οι θέσεις των υδραυλικών εγκαταστάσεων. Αν για παράδειγμα, αποφασίσετε να αλλάξετε την θέση του νιπτήρα και να τον τοποθετήσετε σε έναν τοίχο που δεν υπάρχουν παροχές νερού και αποχέτευσης, τότε θα πρέπει να δημιουργήσετε νέες παροχές. Όμως, μια τέτοια απόφαση συνεπάγεται επιπλέoν εργασίες όπως αποξηλώσεις πλακιδίων και αντικατάσταση με νέα, τοποθέτηση νέων σωληνώσεων, πιθανό σοβάτισμα κτλ. Οι επιπλέον εργασίες αυξάνουν το χρόνο και το κόστος μιας ανακαίνισης. Όσον αφορά στην αποχέτευση της λεκάνης, θα πρέπει να γνωρίζετε ότι η αλλαγή της θέσης της είναι εξαιρετικά δύσκολη και σε ορισμένες περιπτώσεις αδύνατη,

    Ο δεύτερος παράγοντας που καθορίζει τη διάταξη των ειδών υγιεινής στο μπάνιο αφορά στις διαστάσεις και στο σχήμα του μπάνιου. Για παράδειγμα, σε ένα μακρόστενο μπάνιο, τα είδη υγιεινής θα πρέπει να τοποθετηθούν με τέτοιον τρόπο έτσι ώστε να "τετραγωνίζουν" το χώρο, ενώ σε ένα μπάνιο με πολλές εσοχές μπορούν να δημιουργηθούν διάφοροι αποθηκευτικοί χώροι.

    Τι πρέπει πρώτα να σκεφτείτε πριν προχωρήσετε σε αλλαγή των θέσεων των ειδών υγιεινής:

    Όπως, ήδη αναφέρθηκε η αλλαγή της θέσης των ειδών υγιεινής δεν είναι πάντα εύκολη και δυνατή. Ως εκ τούτου, θα πρέπει να ζυγίσετε προσεκτικά τα υπέρ και τα κατά μιας τέτοιας απόφασης. Καταρχήν, θα πρέπει να αναλύσετε την υφιστάμενη κατάσταση του μπάνιου σας. Δηλαδή, θα πρέπει να σκεφτείτε τι σας αρέσει, τι σας ενοχλεί, τί θεωρείτε προβληματικό και τι τελικά χρειάζεται να αλλάξετε. Για παράδειγμα, χρειάζεστε περισσότερους αποθηκευτικούς χώρους; Μήπως η μπανιέρα καταλαμβάνει πολύ χώρο ενώ δεν τη χρησιμοποιείται συχνά; Μήπως τελικά θα μπορούσατε να την αντικαταστήσετε από μια ντουζιέρα; Μήπως χρειάζεστε δύο νιπτήρες αντί για έναν; Εφόσον είστε σίγουρη για τις ανάγκες σας μπορείτε να προσωρήσετε στο επόμενο στάδιο της ανακαίνισης μπάνιου.

    Πως θα πρέπει να διατάξετε τα είδη υγιεινής.

    Αρχικά θα πρέπει να μετρήσετε τις διαστάσεις του μπάνιου και να τις σημειώσετε σε ένα πρόχειρο σκαρίφημα. Επιπλέον στο σκαρίφημα θα πρέπει να σημειώσετε:

    • Τη θέση και το μέγεθος της πόρτας.
    • Τη θέση και το μέγεθος των παραθύρων (εφόσον υπάρχουν).
    • Τις θέσεις των υδραυλικών εγκαταστάσεων.
    • Τη θέση της αποχέτευσης της λεκάνης.

    Πριν, πειραματιστείτε με διάφορες εκδοχές θα πρέπει να γνωρίζετε:

    • Οι υδραυλικές εγκαταστάσεις, καλό είναι να είναι να τοποθετούνται όσο το δυνατόν πιο "συνετά", χωρίς δηλαδή να δημιουργούν άσκοπες διακλαδώσεις. Αν για παράδειγμα, οι εγκαταστάσεις τοποθετηθούν σε ένα μόνο τοίχο, τότε μια πιθανή βλάβη θα επισκευαστεί οικονομικότερα και ταχύτερα.
    • Η πόρτα εισόδου και οι πόρτες των ντουλαπιών θα πρέπει να ανοίγουν χωρίς να βρίσκουν σε εμπόδια.
    • Τα είδη υγιεινής, τα ντουλάπια, το πλυντήριο, η μπανιέρα, κλπ. πρέπει να έχουν αρκετό ελεύθερο χώρο μπροστά τους προκειμένου να είναι προσβάσιμα και άνετα στη χρήση τους.

    Τέλος, θα πρέπει να διαλέξετε τα συγκεκριμένα είδη υγιεινής, να σημειώσετε τις διαστάσεις τους και να κάνετε έναν τελευταίο έλεγχο προκειμένου να εξακριβώσετε ότι πράγματι είναι κατάλληλα για το μπάνιο σας.

  • Πώς να διαρρυθμίσω το μπάνιο μου; Πώς να διαρρυθμίσω το μπάνιο μου;

    Ερώτηση αναγνώστριας

    “Θα ήθελα και εγώ βοήθεια καθώς το μπάνιο μου είναι πολύ μικρό και έχω προβληματιστεί για το πως θα το φτιάξω. Σας στέλνω την κάτοψη με τις διαστάσεις και τη θέση της πόρτας και του παράθυρου. Το παράθυρο μπορεί να μικρύνει ή να μετακινηθεί αν χρειάζεται. Θα ήθελα στο μπάνιο να χωρέσει το πλυντήριο και ο θερμοσίφωνας. Αντί του καλοριφέρ θα μπει πετσετοκρεμάστρα.”

    Η άποψη μας

    Πράγματι πρόκειται για πολύ μικρό μπάνιο και με ιδιαίτερο σχήμα. Η συρόμενη πόρτα βοηθάει για τη χωροθέτηση του μπάνιου.

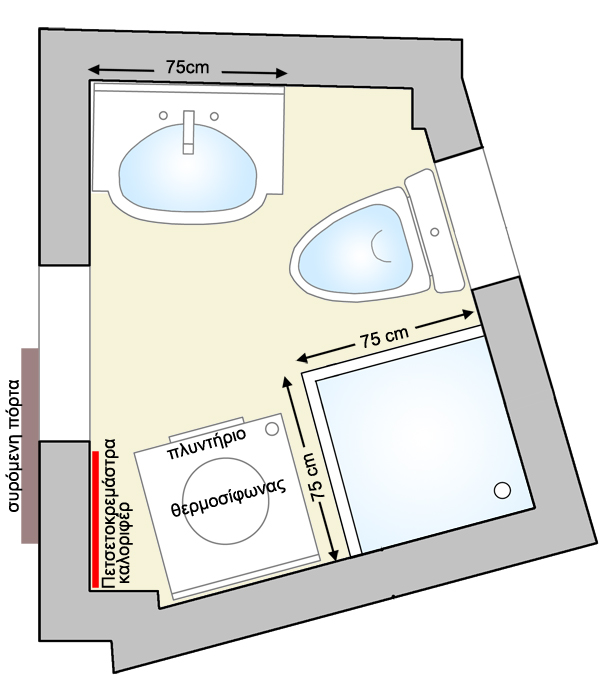

    Όπως φαίνεται και στην κάτοψη μας, στον λοξό τοίχο δεξιά προτείνουμε ντουζιέρα με καμπίνα αντί μπανιέρας και δίπλα το πλυντήριο. Η καμπίνα θα προστατεύει το πλυντήριο από τα νερά του ντους. Πάνω από το πλυντήριο προτείνουμε όρθιο θερμοσίφωνα σχεδόν σε επαφή με την οροφή.
